CPP Debug Analyze 01

C++ Debug/Analyze 专题指南-01

GDB篇

GDB是Linux下非常好用且强大的调试工具，虽然它是命令行模式的调试工具，能够让用户在程序运行时观察程序的内部结构和内存的使用情况。

一般来说，GDB主要帮助你完成下面四个方面的功能：

1. 按照自定义的方式启动运行需要调试的程序。
2. 可以使用指定位置和条件表达式的方式来设置断点。
3. 程序暂停时的值的监视。
4. 动态改变程序的执行环境。

GDB的用法

常用调试命令

GDB 的主要功能就是监控程序的执行流程。这也就意味着，只有当源程序文件编译为可执行文件并执行时，并且该文件中必须包含必要的调试信息（比如各行代码所在的行号、包含程序中所有变量名称的列表（又称为符号表）等），GDB才会派上用场。

所以在编译时需要使用 gcc/g++ -g 选项编译源文件，才可生成满足 GDB 要求的可执行文件。

此处可以参考之前的内存泄漏专题指南，描述了如何加入”-g”以及验证是否存在调试信息

调试技巧可以参考: https://www.cnblogs.com/ZY-Dream/p/14540499.html

调试命令 (缩写)	作用
(gdb) break (b)	在源代码指定的某一行设置断点，其中xxx用于指定具体打断点位置
(gdb) run (r)	执行被调试的程序，其会自动在第一个断点处暂停执行。
(gdb) continue (c)	当程序在某一断点处停止后，用该指令可以继续执行，直至遇到断点或者程序结束。
(gdb) next (n)	令程序一行代码一行代码的执行。
(gdb) step（s）	如果有调用函数，进入调用的函数内部；否则，和 next 命令的功能一样。
(gdb) until (u) (gdb) until (u) location	当你厌倦了在一个循环体内单步跟踪时，单纯使用 until 命令，可以运行程序直到退出循环体。 until n 命令中，n 为某一行代码的行号，该命令会使程序运行至第 n 行代码处停止。
(gdb) print (p)	打印指定变量的值，其中 xxx 指的就是某一变量名。
(gdb) list (l)	显示源程序代码的内容，包括各行代码所在的行号。
(gdb) finish（fi）	结束当前正在执行的函数，并在跳出函数后暂停程序的执行。
(gdb) return（return）	结束当前调用函数并返回指定值，到上一层函数调用处停止程序执行。
(gdb) jump（j)	使程序从当前要执行的代码处，直接跳转到指定位置处继续执行后续的代码。
(gdb) quit (q)	终止调试。

GDB调试执行异常崩溃的程序

在大多数情况下，我们遇到异常崩溃的程序才会使用GDB来定位问题，而GDB又有可能影响效率，所以若不确定能否必现问题，则coredump文件是较好的选择

在Linux操作系统中，当程序执行发生异常崩溃时，系统可以将发生崩溃时的内存数据、调用堆栈情况等信息自动记录下载，并存储到一个文件中，该文件通常称为core 文件，Linux 系统所具备的这种功能又称为核心转储（core dump）

生成Core方法

需要确认当前会话的ulimit –c，若为0，则不会产生对应的coredump，需要进行修改和设置

root@in-dev-docker:/apollo# ulimit -c
0

当为0时，即便程序core dump了也不会有core文件留下。我们需要让core文件能够产生,设置core大小为无限:

ulimit -c unlimited

*更改core dump生成路径

因为core dump默认会生成在程序的工作目录，但是有些程序存在切换目录的情况，导致core dump生成的路径没有规律，

所以最好是自己建立一个文件夹，存放生成的core文件。

mkdir -p /tmp/coredump
echo /tmp/coredump/core.%e.%p > /proc/sys/kernel/core_pattern

调试程序和Core文件

gdb 可执行程序
core-file path2corefile
bt 可以查看准确信息

VSCODE GDB调试c++程序

鉴于GDB需要手动交互略显麻烦，查看代码也不够清晰，基于Vscode GUI的DEBUG工具链就显得尤为简单

参考：https://code.visualstudio.com/docs/cpp/config-linux

Apollo docker环境的GDB运行

对于简单的c++程序，参考👆上面的链接即可，对于apollo这种以so被调用的形式，则需要定制相关的文件

1. 在/apollo/.vscode目录下添加launch.json和tasks.json文件

2. 修改tasks.json文件

   此处可以添加多个task，并且在launch.json中preLaunchTask处被预先执行，配置环境

   {
       // See https://go.microsoft.com/fwlink/?LinkId=733558
       // for the documentation about the tasks.json format
       "version": "2.0.0",
       "tasks": [
           {
               "label": "env",
               "type": "shell",
               "command": "source",
               "args": [
                   "/apollo/cyber/setup.bash"
               ]
           }
       ]
   }

3. 修改launch.json文件

   此处定义了debug的程序和配置文件，同时指定了源码路径

   {
       // Use IntelliSense to learn about possible attributes.
       // Hover to view descriptions of existing attributes.
       // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
       "version": "0.2.0",
       "configurations": [
           {
               "name": "(gdb) 启动",
               "type": "cppdbg",
               "request": "launch",
               "preLaunchTask": "env",
               "program": "/apollo/bazel-bin/cyber/mainboard/mainboard",
               "args": [
                   "-d",
                		"modules/omnisense/drivers/lidar/innovusion/dag/01_single.dag"
               ],
               "stopAtEntry": false,
               "cwd": "/apollo",
               "environment": [],
               "externalConsole": false,
               "MIMode": "gdb",
               "setupCommands": [
                   {
                       "description": "为 gdb 启用整齐打印",
                       "text": "-enable-pretty-printing",
                       "ignoreFailures": true
                   },
                   {
                       "description": "将反汇编风格设置为 Intel",
                       "text": "-gdb-set disassembly-flavor intel",
                       "ignoreFailures": true
                   }
               ]
           }
       ]
   }

4. 接着就可以按下F5，即可正常运行了，常用的断点等功能也能正常使用

UnitTest单元测试篇

unittest的重要性不用多说，可以让你的程序代码质量大幅提升、协助你进行良好的程序设计。

而单元测试的覆盖率越高，则也可以认为代码可能存在的bug越少。

并且良好的单元测试也有利于code review。

在工具上，我们会使用下面这些：

• Google Test

• gcov是由GCC工具链提供的代码覆盖率生成工具。

  对于代码覆盖率工具所做的工作，可以简单的理解为：标记一次运行过程中，哪些代码被执行过，哪些没有执行。

  因此，即便没有测试代码，直接运行编译产物也可以得到代码的覆盖率。只不过，通常情况下这样得到的覆盖率较低罢了

• lcov是gcov工具的图形前端。它收集多个源文件的gcov数据，并生成描述覆盖率的HTML页面。生成的结果中会包含概述页面，以方便浏览。

UnitTest Bazel实战

google test官网详细描述了bazel或cmake的使用流程，而Apollo中的bazel也集成了gtest

当我们写完了unittest后，只需使用如下命令:

./apollo.sh test omnisense/path2module
#./apollo.sh test是对bazel test的封装，通过后不会输出过程信息，即--test_output=errors，可以使用如下命令直接运行原始命令，也可以做更多定制
#bazel test --test_output=all --test_tag_filters=-cpplint  modules/omnisense/path2module/...

待编译完成后，则会自动执行单元测试，若没有问题，则会输出PASSED，显示如下:

(05:20:01) INFO: Analyzed 27 targets (0 packages loaded, 0 targets configured).
(05:20:01) INFO: Found 26 targets and 1 test target...
(05:20:14) INFO: Elapsed time: 13.599s, Critical Path: 12.71s
(05:20:14) INFO: 2 processes: 1 internal, 1 local.
(05:20:14) INFO: Build completed successfully, 2 total actions
//modules/omnisense/drivers/lidar/innovusion/driver:adapter_component_test PASSED in 12.7s

(05:20:14) INFO: Build completed successfully, 2 total actions
==============================================
[ OK ] Done testing omnisense/drivers. Enjoy
==============================================

Coverage代码覆盖率

在进行单元测试之后，我们当然希望能够直观的看到我们的测试都覆盖了哪些代码。

理论上，如果我们能做到100%的覆盖我们的所有代码，则可以说我们的代码是没有Bug的。

但实际上，100%的覆盖率要比想象得困难。对于大型项目来说，能够达到80% ~ 90%的语句覆盖率就已经很不错了。

覆盖率的类型

先来看一下，当我们在说“覆盖率”的时候我们到底是指的什么。

实际上，代码覆盖率有下面几种类型：

• 函数覆盖率：描述有多少比例的函数经过了测试。
• 语句覆盖率：描述有多少比例的语句经过了测试。
• 分支覆盖率：描述有多少比例的分支（例如：if-else，case语句）经过了测试。
• 条件覆盖率：描述有多少比例的可能性经过了测试。

这其中，函数覆盖率最为简单，就不做说明了。

语句覆盖率是我们最常用的。因为它很直观的对应到我们写的每一行代码。

而分支覆盖率和条件覆盖率可能不太好理解

以下面这个C语言函数为例：

int foo (int x, int y) {
    int z = 0;
    if ((x > 0) && (y > 0)) {
        z = x;
    }
    return z;
}

这个函数中包含了一个if语句，因此if语句成立或者不成立构成了两个分支。所以如果只测试了if成立或者不成立的其中之一，其分支覆盖率只有 1/2 = 50%。

而条件覆盖率需要考虑每种可能性的情况。

对于if (a && b)这样的语句，其一共有四种可能的条件：

1. a = true, b = true
2. a = true, b = false
3. a = false, b = true
4. a = false, b = false

综上，在编写代码的时候，尽可能的减少代码嵌套，并且简化逻辑运算是一项很好的习惯。便于测试的代码也是便于理解和维护的，反之则反。

有了这些概念之后，我们就可以看懂测试报告中的覆盖率了。

Coverage Bazel实战

由于Apollo Bazel中集成了LCOV，其他编译环境的配置则不在此展开，可以自行搜索。

当完成上面的UintTest后，我们就可以检查覆盖率了:

./apollo.sh coverage omnisense/path2module

一切正常的话，会输出以下信息:

Overall coverage rate:
  lines......: 50.4% (1260 of 2499 lines)
  functions..: 59.9% (235 of 392 functions)
==============================================
[ OK ] Done bazel coverage for omnisense/drivers.
==============================================
[INFO] Coverage report was generated under /apollo/.cache/coverage

能看到其中50.4%和59.9%则是输出的覆盖率了，相关的html格式报告则存放于/apollo/.cache/coverage路径下。

此时我们可以进入到路径/apollo/.cache/coverage，然后运行一个http server，则就可以在浏览器中查看细节了:

python3 -m http.server [8000]

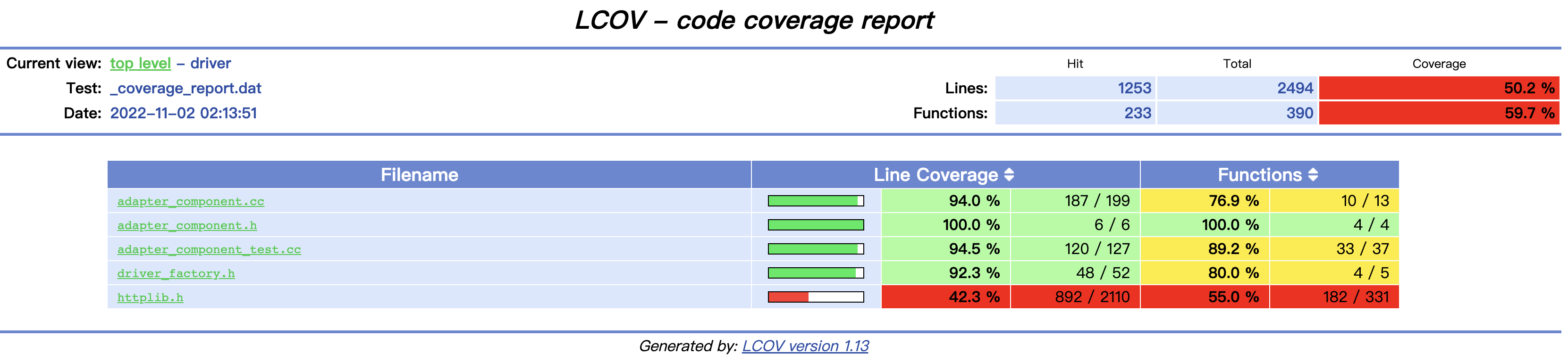

此时打开浏览器，输入127.0.0.1:8000，则会显示类似如下的界面。

可以看到，除了第三方库httplib.h头文件，其他的代码覆盖率都能达到90%。

而如果先前也已经完成了内存泄漏的检查，到这里基本上可以认为自己的代码已经相当稳定了，是可以交付生产或者进行Code Review的了。

Perf/Profiling性能/分析篇

Bottlenecks occur in surprising places, so don’t try to second guess and put in a speed hack until you’ve proven that’s where the bottleneck is. - Rob Pike

性能分析，Linux下有一个非常好用的工具，叫做perf。几乎每个发行版都有它的安装包。perf诞生于2009年，是一个内核级的工具；另外，还有一个工具叫做gperftools(pprof)，是google的产品，是一个应用级别的产品。

不得不提的一点是，perf和gperftools对性能的影响，虽然不是特别大，但也尽量不要在线上环境使用它们，这个性能损耗率大概在30%左右。

由于perf仅适用于linux，且对内核版本有要求，而gperftools则没有这个限制，使用也会更宽泛，我们便以此来示范

gperftool介绍

gperftools包含了一套分析工具，在此我们只使用它的性能分析模块(cpu profiler)

安装

sudo apt-get update
sudo apt-get install google-perftools libgoogle-perftools-dev

也可以使用源码安装，

git clone https://github.com/gperftools/gperftools.git
cd gperftools/
./autogen.sh
./configure
make
make install

使用

参考https://gperftools.github.io/gperftools/cpuprofile.html

它的使用较为简单，一般情况下仅需链接-lprofiler即可，动态库和静态库都支持

Cmake

只需要**TARGET_LINK_LIBRARIES(${TARGET} tcmalloc profiler)**即可

用例

一般情况下，我们使用性能分析有以下几种需求或场景

• 程序运行即开始性能分析(即从启动程序到结束)

  CPUPROFILE=./path2save.prof ./execute

  此处的CPUPROFILE即是指定路径

• 监控部分函数

  #include <gperftools/profiler.h>

  int main(){
     ProfilerStart("test.prof"); // 指定所生成的profile文件名
     func_prof();
     ProfilerStop(); // 结束profiling
     return 0;
  }

• 分析一直运行的程序

  一直运行的程序由于不能正常退出，所以不能采用上面的方法。我们可以用信号量来开启/关闭性能分析

  #include <gperftools/profiler.h>
  #include <stdio.h>
  #include <signal.h>
  #include <unistd.h>

  void gprofStartAndStop(int signum) {
      static int isStarted = 0;
      if (signum != SIGUSR1) return;

      //通过isStarted标记未来控制第一次收到信号量开启性能分析，第二次收到关闭性能分析。
      if (!isStarted){
          isStarted = 1;
          ProfilerStart("test.prof");
          printf("ProfilerStart success\n");
      }else{
          ProfilerStop();
          printf("ProfilerStop success\n");
      }
  }

  int main(){
     signal(SIGUSR1, gprofStartAndStop);

     while(1){
       printf("call f\n");
       func_prof();
       sleep(1);//为了防止死循环，导致信号处理函数得不到调度
     }
     return 0;
  }

  通过kill命令发送信号给进程来开启/关闭性能分析：

  用top命令查看进程的PID
  kill -s SIGUSR1 PID //第一次运行命令启动性能分析
  kill -s SIGUSR1 PID //再次运行命令关闭性能分析，产生test.prof

  这种方式适合灵活关闭profile，不用重启启动服务，适合在线上查看。

分析

当生成了profile后，就可以使用google-pprof工具来转换为我们能分析的文件。

以下为常用的几种目标输出:

google-pprof bazel-bin/path2module.so /tmp/cpu.prof --text > /tmp/gprof.txt
google-pprof bazel-bin/path2module.so /tmp/cpu.prof --svg  > /tmp/gprof.svg
google-pprof bazel-bin/path2module.so /tmp/cpu.prof --web  > /tmp/gprof.html

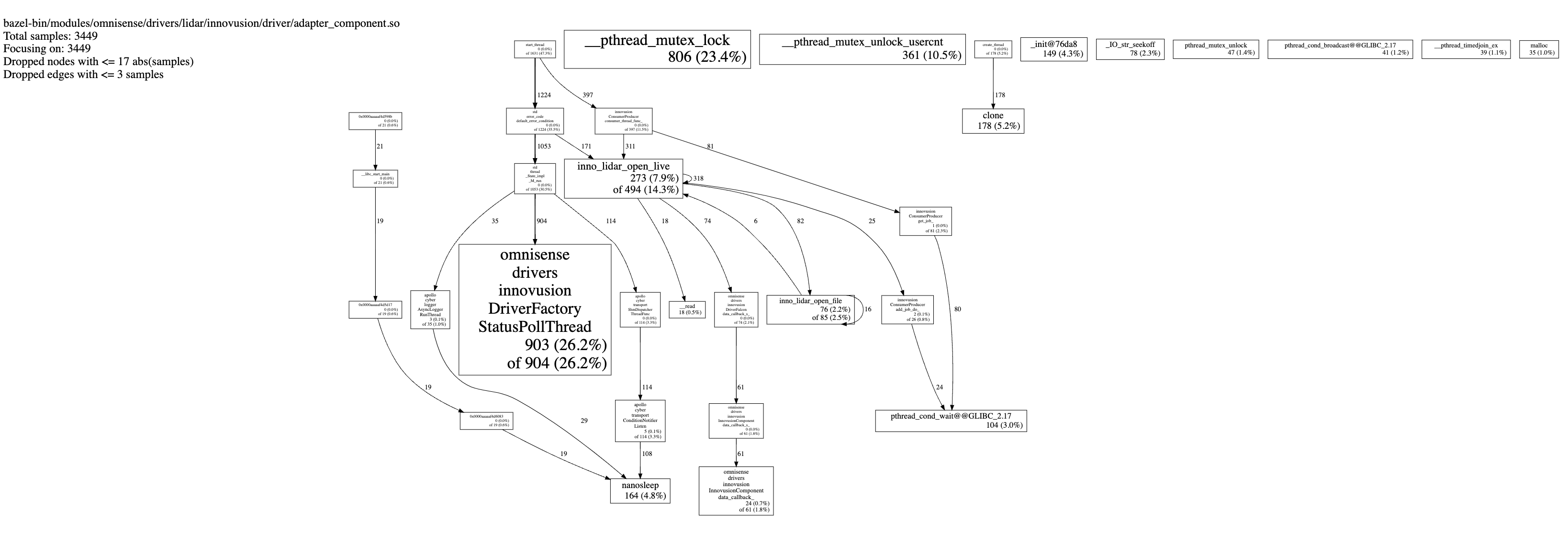

以输出的svg文件为例，我们可以使用浏览器打开，其中占用面积越大则意味着消耗了更多的cpu

树上的每个节点代表一个函数，节点数据格式：

1. 函数名 或者 类名+方法名
2. 不包含内部函数调用的样本数 (百分比)
3. 包含内部函数调用的样本数 (百分比) ，如果没有内部调用函数则这一项数据不显示

Apollo Bazel实战

Apollo Bazel中集成了pprof，其他的环境或者更详细的配置可以参考https://gperftools.github.io/gperftools/cpuprofile.html

当我们需要进行性能分析时，只需要使用如下命令编译:

./apollo.sh build_prof omnisense/path2module

需要注意的事，一般类似的工具都需要运行流程可正常退出(此处若异常退出则无法统计结果)

当然，有时候我们只想要统计部分时间或者部分函数，那我们就需要参考👆上面的用例进行定制代码

运行的时候，只需要增加环境变量，填入我们希望存放的.prof路径即可

CPUPROFILE=/tmp/cpu.prof mainboard -d modules/omnisense/drivers/lidar/innovusion/dag/01_single.dag

当运行结束或者我们Ctrl+C退出时，将会在命令行输出以下信息，即为收集到了相关信息:

PROFILE: interrupts/evictions/bytes = 3851/899/52752

火焰图（Flame Graphs）

火焰图（flame graph）是性能分析的利器，通过它可以快速定位性能瓶颈点。一般perf或gperftools产生的数据可以导出为火焰图，以方便将数据呈现得更为直观。

安装

火焰图时脚本工具，只需要将其仓库下载即可使用

mkdir -p /tmp/FlameGraph && cd /tmp/FlameGraph
git clone https://github.com/brendangregg/FlameGraph.git

gperftools生成火焰图

在上节生成了profile文件后，我们只需要:

pprof bazel-bin/path2module.so /tmp/cpu.prof --collapsed > /tmp/flame.prof
/tmp/FlameGraph/flamegraph.pl /tmp/flame.prof > ./flame.svg

将会在当前目录生成svg文件，这时候就可以用浏览器打开并交互了

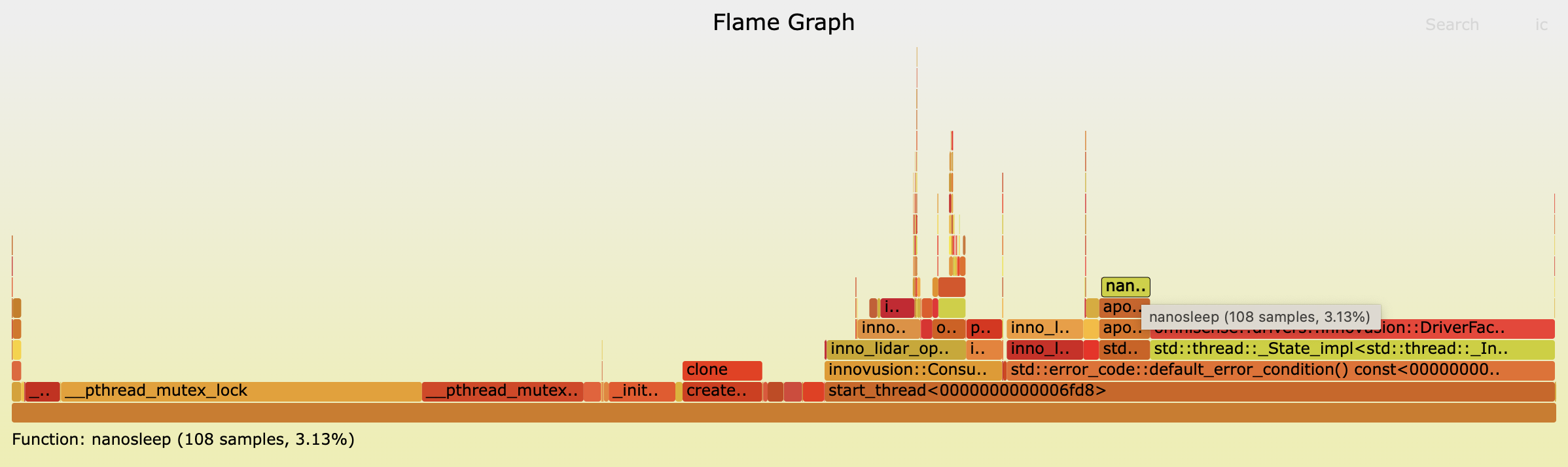

火焰图有以下特征（这里以 on-cpu 火焰图为例）：

• 每一列代表一个调用栈，每一个格子代表一个函数
• 纵轴展示了栈的深度，按照调用关系从下到上排列。最顶上格子代表采样时，正在占用 cpu 的函数。
• 横轴的意义是指：火焰图将采集的多个调用栈信息，通过按字母横向排序的方式将众多信息聚合在一起。需要注意的是它并不代表时间。
• 横轴格子的宽度代表其在采样中出现频率，所以一个格子的宽度越大，说明它是瓶颈原因的可能性就越大。
• 火焰图格子的颜色是随机的暖色调，方便区分各个调用信息。
• 其他的采样方式也可以使用火焰图， on-cpu 火焰图横轴是指 cpu 占用时间，off-cpu 火焰图横轴则代表阻塞时间。
• 采样可以是单线程、多线程、多进程甚至是多 host
